Konsèp sijè
Ann pran yon gade pi pre nan "fittings tiyo fè ductile". Sa a se yon konsèp trè enpòtan paske nan jeni tiyo aktyèl, tiyo dwat yo se jis fondasyon an; ekipman tiyo divès kalite se kle nan chanje direksyon tiyo a, branch, diminye dyamèt, ak konekte.

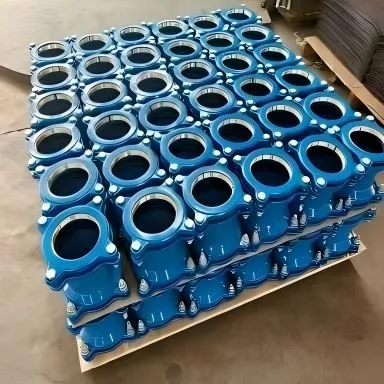

Fittings tiyo fè duktil yo se koneksyon tiyo ki fèt ak fè ductile. Yo pataje menm pwopwiyete materyèl ak ductile fè tiyo dwat (segondè fòs, segondè severite, rezistans korozyon) epi yo konekte ak tiyo dwat oswa lòt ekipman tiyo atravè kalite koòdone espesifik (tankou T-tip, K-tip, ak kalite bride) yo fòme yon sistèm tiyo konplè ak sele.
Karakteristik prensipal yo
01. Ekselan materyèl: Li eritye tout avantaj ki genyen nan fè duktil, ak gwo fòs ak bon severite, epi li ka kenbe tèt ak gwo presyon entèn ak chaj ekstèn.
02. Fyab sele: Lè yo itilize ak tiyo dwat nan menm materyèl la ak estanda, pèfòmans nan sele nan interfaces yo se konsistan, asire ke pa gen okenn flit nan sistèm nan tiyo tout antye.
03. Segondè durability: Long lavi konsepsyon, anjeneral senkronize ak tiyo dwat, jiska 50-100 ane.
04. Ranpli espesifikasyon: Yon gran varyete kalite yo disponib pou satisfè bezwen divès kalite tiyo konplèks.
05. Normalisation: Pwodiksyon swiv estanda entènasyonal yo (tankou ISO 2531) oswa estanda nasyonal (tankou GB/T 13295) pou asire entèrchanjabilite ak konpatibilite.
Kalite komen ak itilizasyon
1. Direksyon Chanje Fittings
Yo itilize pou chanje direksyon tiyo.
Koud: Fittings tiyo ki pi souvan itilize yo.
90 degre koud: Chanje direksyon tiyo a pa 90 degre.
45 degre koud: Chanje direksyon tiyo a pa 45 degre.
22.5 degre koud, 11.25 degre koud: Itilize pou sitiyasyon ki mande ajisteman ang minit.
2. Kalite Branch ak Detounman
Yo itilize pou konekte tiyo branch ki soti nan tiyo prensipal la.
Tees:
Tees dyamèt egal: Tout twa plòg gen menm dyamèt.
Diminye Tees: Dyamèt tiyo branch lan pi piti pase dyamèt tiyo prensipal la.
Kat-Way Tees: Branch nan kat direksyon; mwens komen, yo itilize nan rezo tiyo konplèks entèseksyon.
3. Diminye Fittings
Yo itilize pou konekte tiyo diferan dyamèt.
Reduktè (Reduktè inifòm):
Rediksyon Konsantrik: Liy Sant yo aliyen; itilize pou tiyo vètikal oswa sitiyasyon ki mande aliyman.
Rediksyon ekssantrik: Yon bò nan miray tiyo a se kole; souvan itilize pou tiyo orizontal yo kenbe yon tiyo ki konsistan anba oswa anwo elevasyon epi anpeche pòch lè oswa akimilasyon rezidi.
4. Koneksyon ak Terminasyon
Itilize pou koneksyon espesyal oswa pou sele tiyo.
Manch (tiyo kout): yo itilize pou konekte de tiyo dwat ki pa ka dirèkteman konekte.
Ploge tiyo (bride avèg): Yo itilize pou fèmen pou tout tan oswa tanporèman fen yon tiyo.
Flange / Socket: Yon bout se yon koneksyon tiyo estanda (priz oswa spigot), ak lòt fen a se yon bride. Itilize pou konekte ak tiyo, ponp, oswa lòt ekipman bride, reyalize yon tranzisyon soti nan tiyo a ekipman.
Reparasyon kranpon: Ki pa-fitting tiyo estanda, men trè enpòtan. Itilize pou reparasyon rapid lè tiyo koule akòz domaj aksidan, san yo pa ranplase tout seksyon tiyo a. Kalite koneksyon an se menm jan ak tiyo dwat, ak ekipman yo ekipe ak korespondan interfaces ki dwe konpatib ak konekte tiyo dwat yo oswa koòdone ekipman yo.
T-tape glise-nan koòdone:
Koòdone ki pi komen fleksib. Yon bout fitting an se yon priz (avèk yon bag kawoutchou ki bati-), ak lòt bout la se yon pikèt. Li ofri enstalasyon rapid ak sele ekselan.
K-kalite koòdone mekanik:
Yon sele reyalize lè w sere bag kawotchou a ak boulon ak yon glann, ki bay pi gwo frigidité koòdone ak rale -deyò rezistans.
Koneksyon bride: De bride yo tache ansanm ak boulon, epi yo mete yon gasket nan mitan pou sele. Souvan yo itilize pou konekte ak ekipman oswa seksyon tiyo ki mande pou demonte souvan. Anpil ekipman tiyo yo se koneksyon konpoze; pa egzanp, yon tee ka gen de jwenti T-priz ak yon jwenti T-spigot, oswa yon jwenti bride.
Prensip matche
Materyèl ak estanda:
Li dwe asire ke ekipman ak tiyo dwat konfòme yo ak estanda yo menm (tankou ISO, GB, EN, elatriye).
01
Nivo presyon:
Evalyasyon presyon ekipman yo (egzanp, K9) pa dwe pi ba pase tiyo ki konekte dwat la.
02
Kalite entèfas:
Kalite Fitting dwe yon match pafè pou tiyo dwat la. Youn T-joint dwe ekipe ak yon sèl T-priz.
03
Pwoteksyon korozyon entèn ak ekstèn:
Menm jan ak tiyo dwat, ekipman tiyo ductile fè pou rezèv dlo tipikman gen yon pawa mòtye siman sou miray enteryè a ak yon asfalt epoksidik oswa kouch zenk + penti asfalt pou pwoteksyon korozyon sou miray deyò a. Nan anviwònman espesyal korozivite (tankou tè asid), yo dwe espesifye pwoteksyon korozyon ranfòse.
04
Nòt enstalasyon:
Netwayaj: Asire w ke w netwaye priz la, tiyo ak bag kawotchou anvan enstalasyon an pou anpeche enpurte afekte sele a.
Lubrifyan: Sèvi ak yon lubrifyan devwe, ki pa -toksik pou fè enstalasyon an pi fasil epi pwoteje bag kawotchou a.
Marking: Make pwofondè ensèsyon an sou priz la pou asire bon enstalasyon.
Aliyman: Lè w ap itilize zouti ki apwopriye (tankou pry bar oswa tenseur), asire ke tiyo ak ekipman yo aliyen pou evite move aliyman oswa trese nan bag kawotchou yo.
