Paramèt estriktirèl
|
Atik |
Spesifikasyon |
|
Estanda Chinwa |
GB/T 13295-2019 |
|
Estanda pwodwi entènasyonal yo |
ISO2531, EN545 (Apwovizyonman Dlo), EN598 (Egou) |
|
Estanda bride |
GB/T17241.6, ISO7005-2 |
|
Materyèl Kò |
QT500-7 (GGG50) Ductile Iron |
|
Atik |
Endèks teknik |
|
Presyon nominal |
PN10, PN16 (Pwensipal pou Pwojè Minisipal); PN25 segondè -tip presyon personnalisable |
|
Fòs rupture |
Pi gran pase oswa egal a 500MPa |
|
Elongasyon |
Pi gran pase oswa egal a 7% |
|
Brinell dite |
HB230 ~ 280 |
|
Avantaj materyèl |
Rezistan ewozyon, anti-sedimantasyon, anti-sismik ak krak reziste |
|
Atik enspeksyon |
Tolerans admisib |
Deskripsyon Fonksyon |
|
Tolerans eksantrisite |
± 2mm |
Asire dwat sèl bò nan kò tiyo, elimine Groove akimilasyon lè |
|
Flange Face Paralelism |
Mwens pase oswa egal a 0.5mm / m |
Menm konpresyon nan gasket pou anpeche flit |
|
Kò Mi Pesè Tolerans |
+1.5mm / -0mm |
Garanti Marge sekirite pou bay presyon |
|
Devyasyon Roundness tiyo |
Mwens pase oswa egal a 1% dyamèt nominal, max. Mwens pase oswa egal a 3mm |
Diminye eddy likid, bon pèfòmans sele sele |
|
Pozisyon |
KouchepiKondisyon pou epesè |
Matche Pwodwi pou Telefòn |
|
Kouch ekstèn |
FBE poud epoksidik, epesè kouch Pi gran pase oswa egal a 300μm |
- |
|
Pawa |
Siman mòtye pawa, epesè pi gran pase oswa egal a 4mm, pa gen okenn polisyon dlo segondè |
- |
|
Flange sele |
RF poze sele figi, EPDM kawotchou gasket |
Matche ak boulon asye kabòn klas 8.8 |
Karakteristik kle

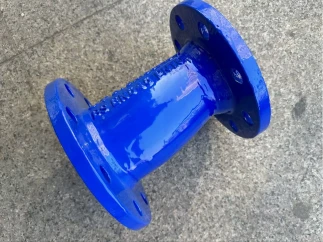

Inik inik estrikti plat
Prezante yon estrikti konik inik ak yon konpanse fiks, enstalasyon plat-anwo a asire kouwòn tiyo a rete nivo san depresyon; sa a konplètman elimine pòch lè ak anpeche kavitasyon ponp nan sous la.
Bride jete entegre nan tou de bout ak sele soude (RF) elimine nesesite pou soude, fasilite enstalasyon ak antretyen fasil, epi pèmèt koneksyon rapid nan ponp, tiyo, ak tiyo dwat bride.
Manifaktire kòm yon sèl -distribisyon moso, inite a pa gen kouti soude, ofri gwo fòs estriktirèl, rezistans presyon ki estab, ak yon risk ki ba nan flit.
Kondisyon fonksyònman likid
De konfigirasyon enstalasyon: "Top-plat" pou vantilasyon lè nan estasyon ponp dlo pwòp; "Anba-plat" pou tiyo dlo egou ak sediman-chaje, elimine zòn ki mouri kote limon ka akimile.
Lis, tranzisyon entèn gradyèl yo minimize rezistans likid ak pèt tèt -perfòmans redukteur konsantrik-konsa diminye konsomasyon enèji ponp ak bri opere.
Pipelines yo ka konplètman vide pandan fèmen, minimize dlo ak retansyon labou ak diminye frekans nan antretyen ak netwayaj.
Materyèl ak pwoteksyon korozyon
Te fè nan QT500-7 ductile fè, materyèl la ofri gwo fòs rupture ak severite, osi byen ke rezistans nan ewozyon, sibsidasyon tè, ak aktivite sismik, asire li pa fasil krak.
Gen yon sistèm doub -kowozyon anti-kowozyon: Fizyon-Bonded Epoxy (FBE) kouch poud sou eksteryè a ak pawa mòtye siman sou enteryè a. Sa a bay rezistans nan korozyon tè ak dlo, asire yon lavi sèvis long, epi anpeche kontaminasyon dlo pandan transpò.
Kontwòl tolerans strik dimansyon: Segondè -jesyon presizyon nan eksantrisite, paralèl bride, epesè miray, ak wonn asire yon anfòm sele ekselan.
Avantaj konpetitif
Pi ba rezistans likid ak efikasite enèji sistèm amelyore
Prezante yon tranzisyon entèn lis, gradyèl ak yon pwofil rasyonalize inik optimize, konsepsyon an diminye turbulans ak pèt tèt lokalize pa 15%-25% konpare ak modèl konsantrik, kidonk bese pri elektrisite ponp pandan operasyon alontèm. Absans zòn mouri ki gen tandans eddy- minimize ewozyon miray tiyo ak pousantaj dekale, pwolonje lavi sèvis rezo kanalizasyon an.
Drenaj bon jan tiyo fasilite enspeksyon ak antretyen.
Pa gen okenn likid rezidyèl rete nan tiyo yo apre fèmen, elimine bezwen an pou tiyo drenaj adisyonèl; kantite travay pou netwaye, drenaj, ak antretyen sezonye nan sistèm chimik, HVAC, ak dlo rekiperasyon yo redwi anpil, kidonk diminye depans travay ak materyèl yo.
Konparezon: Soude vs. Socket-kalite Redusè ekssantrik
Koneksyon bride elimine nesesite pou soude ak tretman an-anti-kowozyon sou plas, diminye orè konstriksyon anpil epi redwi depans travay;
Fittings endividyèl yo ka retire poukont yo pou antretyen oswa modifikasyon san yo pa deranje tout seksyon tiyo a, senplifye operasyon ak antretyen;
Flange jete entegral la elimine risk pou fann soude oswa flit, sa ki asire siperyè fyab sele pou aplikasyon pou antere l 'ak anviwònman chanm ponp presyon wo -.
Senaryo Aplikasyon tipik
Ekipman dlo ak drenaj / Rezo kanalizasyon minisipal yo: Tranzisyon dyamèt pou liy orizontal kòf yo ak priz estasyon ponp;
Sistèm pwoteksyon dife: Tranzisyon dyamèt nan inlet ponp dife ak brides priz;
Tiyo pwosesis chimik: Tiyo ki transmèt medya ki gen patikil solid oswa ki gen tandans sedimantasyon;
HVAC, dlo egou, dlo rekipere, ak ekipman tretman dlo: Dyamèt-koneksyon tranzisyon nan antre ak debouche.
