Apèsi sou pwodwi a

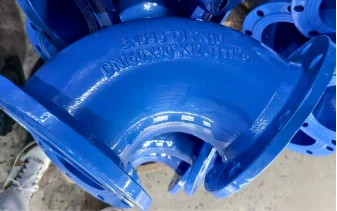

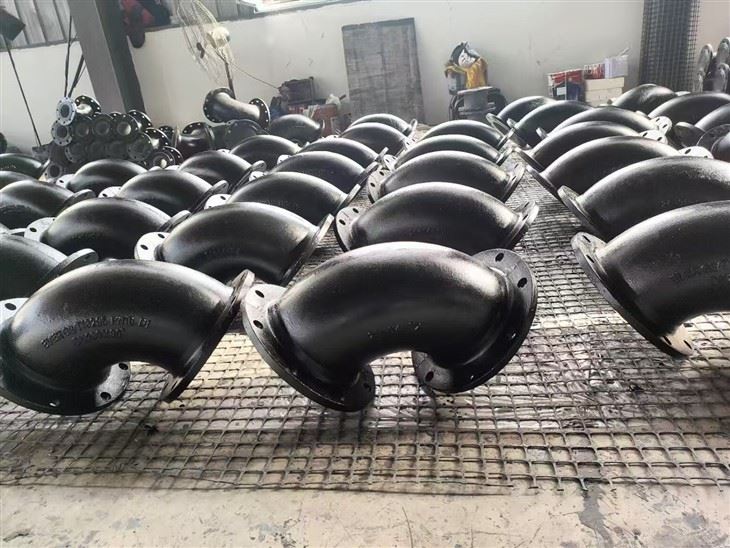

Sa a duktil fè doub-bride koud 90 degre pwodui nan prim QT450-10 fè duktil epi li satisfè estanda ISO 2531 ak EN 545. Li sèvi pou chanjman direksyon tiyo, ak konsepsyon an doub-bride pèmèt enstalasyon pratik ak demonte.
Paramèt debaz yo
|
Atik |
Spesifikasyon |
|
Materyèl |
QT450-10 Ductile Iron |
|
Estanda |
ISO 2531, GB/T 13295 |
|
Fòs rupture |
Pi gran pase oswa egal a 450MPa |
|
Elongasyon |
Pi gran pase oswa egal a 10% |
|
Brinell dite |
Mwens pase oswa egal a 180HB |
|
Kouch |
Entèn ak ekstèn epoksidik / FBE kouch |
|
Joint |
EPDM kawotchou Joint |
|
Klas presyon |
PN10, PN16 |
Karakteristik kle
Yon sèl pyès jete bride estrikti ang dwat 90 degre
Entegral-fòme estanda brides nan tou de bout pou pwòp devyasyon tiyo 90 degre. Li pèmèt enstalasyon chanjman direksyon vètikal senp. Figi bride plat ak twou boulon byen pozisyone asire koneksyon san aliyman.
Pwosesis depoze yon sèl pyès garanti paralèl bride ak espas ki konsistan twou boulon. Pa gen okenn fanm k'ap pile oswa ajisteman sou sit ki nesesè pandan enstalasyon jaden, ki diminye rivork ak fatra materyèl.
Figi bride plat ak twou boulon byen pozisyone yo anpeche dezakò koneksyon.
Fasil Antretyen
Regilyèman enspekte jwenti bride pou enfiltrasyon dlo, penti kap dekale, ak boulon rouye oswa ki lach.
Repare kouch ki domaje ak penti anti-korozif san pèdi tan. Retire rouye nan boulon korode oswa ranplase yo dirèkteman.
Tcheke koud sipò sipò pou evite flit dlo ki te koze pa règleman fondasyon chire jwenti yo sele.
Ranplase garnitur EPDM ki gen laj chak 2-3 ane pou anpeche flit.
Espesifikasyon ak dimansyon
| Dyamèt nominal DN (mm) | L Longè dwat-fen (mm) | Referans epesè miray e (mm) | Pwa teyorik (kg) |
|---|---|---|---|
| DN50 | 150 | 7 | 6.4 |
| DN65 | 160 | 7 | 8.2 |
| DN80 | 165 | 7 | 9.4 |
| DN100 | 180 | 7.2 | 12.0 |
| DN125 | 200 | 7.5 | 18.0 |
| DN150 | 220 | 7.8 | 21.0 |
| DN200 | 260 | 8.4 | 33.6 |
| DN250 | 300 | 9.0 | 48.0 |
| DN300 | 335 | 9.6 | 66.0 |
| DN350 | 370 | 10.2 | 88.0 |
| DN400 | 405 | 10.8 | 114.0 |
| DN450 | 440 | 11.4 | 145.0 |
| DN500 | 475 | 12.0 | 180.0 |
| DN600 | 545 | 13.2 | 260.0 |
Senaryo aplikab yo

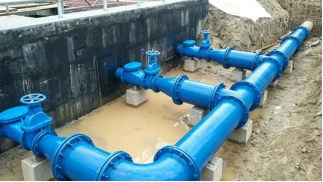

Itilize pou vire 90 degre nan rezèv dlo ak tiyo dlo egou. Apwopriye pou estasyon ponp, galeri tiyo, pwoteksyon dife, dlo endistriyèl sikile ak pwojè dlo minisipal, espesyalman pou tiyo ki bezwen antretyen fasil.
Kalifikasyon konpayi yo
Shanxi Jintai Hongye Distribisyon ak Forge machin co, Ltd, ki sitiye nan pwovens Shanxi, Lachin, se yon manifakti dirijan nan ekipman tiyo ductile fè, tiyo, tiyo divès kalite, ak kouvèti twou egou. Nou gen liy pwodiksyon otomatik ak yon ekip teknoloji pwodiksyon ki gen eksperyans pou ba ou solisyon pwofesyonèl ak fleksib.
