01.Products Deskripsyon

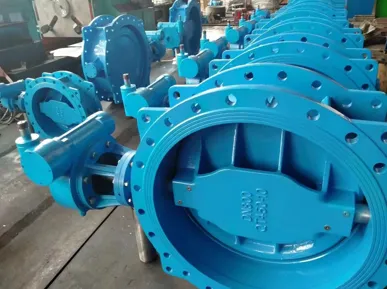

Valv Papiyon Eksantrik Double Flange a se yon rafineman plis ak devlopman nan yon sèl-valv papiyon ekssantrik la, ki reprezante tiyo papiyon doub-eksantrik ki pi souvan itilize a. Konsepsyon estriktirèl li yo prezante yon konpanse ant aks chèz valv la ak tou de sant disk la ak sant kò valv la.
"Esantrisite" nan doub eksantrisite refere a move aliyman de pwen sant: tij valv la konpanse parapò ak sant chèz valv la, epi disk valv la konpanse parapò ak sant tiyo a.
02.Teknik Espesifikasyon
| Dyamèt nominal: | DN200-DN2000 |
| Tanperati travay: | 0 degre ~ 80 degre |
| Travay presyon: | PN10, PN16, PN25 |
| Estanda konsepsyon: | BS EN593 |
| Fas a fas: | BS EN558-1,1S0 5752 Seri 13/14 |
| Drillingof brides an akò ak BS EN1092-2standard | |
| Tès idwolik dapre BS EN1074-1 ak 2, BS EN12266 | |
| NON. | Non pati | Materyèl | NON. | Non pati | Materyèl |
|---|---|---|---|---|---|
| 1 | Bwat la | - | 2 | Kle | C45 |
| 3 | Retann sele | ST37 | 4 | O-ring | EPDM |
| 5 | Sele ti touf bwa | ZQ19-2 | 6 | Vis | A2 |
| 7 | O-ring | EPDM | 8 | Konpoze portant | GGSteel |
| 9 | Kondwi arbr | AISI 420 | 10 | Kò | GG50 |
| 11 | Retenu | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Vis | A2 |
| 15 | Bag sele | EPDM | 16 | Kle | AISI 420 |
| 17 | Vis | A2 | 18 | Konpoze portant | GG50 |
| 19 | Arbr charnyèr | AISI 420 | 20 | Disk | Steel |
| 21 | Fen kouvèti | S30408 | 22 | O-ring | EPDM |
| 23 | Boulon | A2 | 24 | Machin pou lave | A2 |
| 25 | Boulon | A2 | 26 | Machin pou lave | A2 |
| 27 | Machin pou lave | A2 | 28 | Kouvèti Hub | SS304 |
03.Main Dimansyon Ekstèn ak Koneksyon
| DN | L | 1.0MPa | 1.6MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Pwodwi Karakteristik
Lè disk la nan yon Double Flange Eksantrik Papiyon Valv ouvè, li rapidman degaje nan bag la sele, minimize friksyon. Pandan fèmen, sele a konpanse pa presyon mwayen an. Li prezante yon lavi sèvis long epi li ka opere nan pi wo presyon.
Tiyo papiyon doub-defase gen yon estrikti ki pi konplèks epi yo pi chè pase yon sèl-valv papiyon konpanse.
Tiyo papiyon doub-decalaje ofri pèfòmans sele siperyè konpare ak tiyo papiyon sèl-decalaje.
05.Aplikasyon pou pwodwi
Valv Papiyon Eksantrik Double Flange gen yon pakèt aplikasyon epi yo itilize prensipalman nan:
Pwovizyon dlo minisipal
Bati HVAC
Segondè rezèv dlo
Sistèm Dlo Refwadi
Tanperati Anbyen Rezo Pwovizyon pou Dlo
06.Products Enstalasyon
Mi enteryè a dwe kenbe pwòp; pa gen okenn enpurte oswa objè etranje yo pèmèt sou bag la sele oswa plak papiyon.
Clamp-valv papiyon kalite mande pou tiyo papiyon-brides espesifik pou enstalasyon.
Tiyo papiyon an dwe enstale vètikal sou tiyo a epi yo pa dwe ranvèse.
Valv papiyon an mande pou ajisteman koule tan -, ki kontwole pa yon bwat turbine.
Pou tiyo papiyon ki souvan louvri epi fèmen, detanzantan (apeprè chak de mwa) louvri kouvèti lojman turbine a pou tcheke nivo grès la epi asire yon kantite adekwat prezan.
Regilyèman enspekte tout eleman nan valv la epi san pèdi tan adrese nenpòt defo dekouvri.
